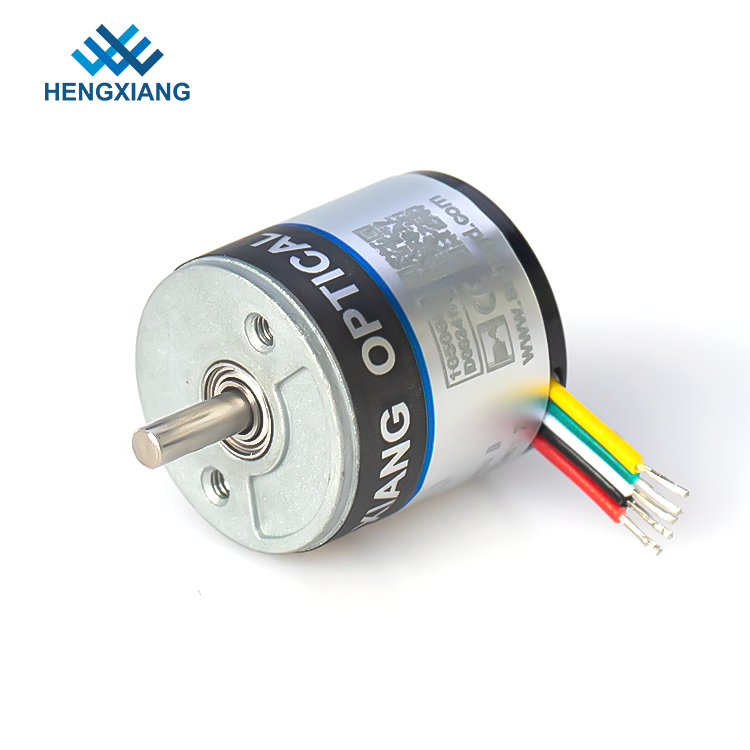

外の直径18mm固体シャフト2.5mmのミニチュアの回転式エンコーダーABZ段階360の決断
製品の説明
注意を必要とする私達の問題
1.電源電圧を選ばなければならない:DC5VかDC8-30V
2.空の回転符号器を選べばリーフ・スプリング版の型式番号を選ばなければならない
3。使用するためにモータ速度に(RPM)こと実際に助言しなさい
4。他のどの条件もあったら、細部変数を提供しなさい
私達のセリング・ポイント
• 速い応答は一度顧客の引用語句の問い合わせを受け取った
• 専門エンジニアのチーム、あなたの問題をいつでも解決するため
• 郵送物の前の厳しく点検
• 選ばれるべきさまざまなエンコーダー モデル
• 短い調達期間
• 良質の標準
S18増加エンコーダーのパラメータ テーブル
製品名 | 外の直径18mm固体シャフト2.5mmのミニチュアの回転式エンコーダーABZ段階360の決断 |
ブランド | HENGXIANG |
外のり寸法 | 外的な直径:18mm |
厚さ:18mm | |
固体シャフトの直径:⌀2.5mm | |
決断 | 36;50;60;100;200;250;256;360;400;500;512;720;800;1000;1024;1440;1600 |
出力段階 | 段階A、B、Z |
供給電圧 | DC5V;DC8-30V |
出口のタイプ | 側面からのケーブル |
背部からのケーブル | |
出力モード | コレクターの開路の出力(NPN &PNP) |
環境の温度 | 実用温度:-20~+80° (非cing) |
保管温度:-25~+85° (非着氷) | |
環境の人間性 | 作動および貯蔵:35~85%RH (不凝縮) |
上の応答の頻度 | 最高100kHz |
振動(耐えなさい) | 広さ0.75mm、10-50Hz、それぞれX/Y/Zの方向のための1時間 |
衝撃を与えなさい(耐えるため) | 49/m/s2、Xのための3回、YのZの方向それぞれ |
シャフト材料 | 304ステンレス鋼 |
ケーブル長 | 150mm |
貝 | アルミ合金 |
パッケージ | カートン箱 |
純重量 | 20gについて(パッケージと) |
証明 | セリウム |
エンコーダー カタログ
既にあなたが発注しようとしているエンコーダー モデルを選んだら私達に直接電子メールを送るか、または最も最近のカタログを得るためにオンライン サービスに今は連絡しなさい。
しかし右のエンコーダーの型式番号の選択の疑いを持つそれでもべきなら関連カタログを得るために私達に連絡してまた自由である。
エンコーダー操作方法
oday増加エンコーダーにプッシュ プルが(HTL)あるまたはRS422 (TTL)出力運転者は、これら開いたコレクターNPNの開いたコレクターPNPの電圧出力のようなより古い出力回路のほとんどを取り替えた。
プッシュ プル(HTL)回路、別名トーテム ポール、応用供給電圧に対応する信号レベルを提供する。供給電圧は8から30 VDCまで典型的なレンジ。
取替えるのにあなたが回路のための流れの方向を接続されるRS422 (TTL)限る方法で外的なダイオードを使用することと本当の開いたコレクター回路をプッシュ プル インターフェイスを使用できる適切な関係によって供給電圧に依存していない一定した5ボルトの信号レベルを提供しなさい。2つの供給電圧の範囲は選ぶことができる:4.75から5.5 VDCから(開いたコレクター出力運転者を取り替えるのに使用することができる)または8から30 VDCから。差分信号を使用して出力はRS422標準に十分に従う。
差動出力に最も高い周波数応答の機能および最もよいノイズ耐性がある。これに受信機を保障することはまた差動べきである。
より古い出力運転者の取り替え
製造日付
完全な支払済の後のサンプルのための3-5仕事日
完全な支払済の後の大量生産のための7-15日
