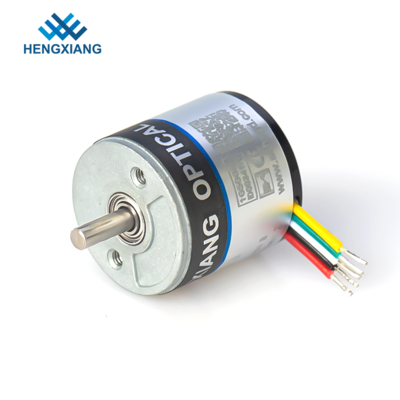

1600pprまでの最もよい価格の増加光学回転式エンコーダーS18 DC5-24V
生産Paramenters
ブランド | HENGXIANG |
外のり寸法 | 外的な直径:18mm |
厚さ:18mm | |
固体シャフトの直径:⌀2.5mm | |
決断 | 36;50;60;100;200;250;256;300;360;400;500;512;720;800;1000;1024;1440;1600 |
出力段階 | 段階A、B、Z |
供給電圧 | DC5V;DC8-30V |
Outlettype | 側面からのケーブル |
背部からのケーブル | |
出力モード | コレクターの開路の出力(NPN &PNP) |
環境の温度 | 実用温度:-20~+80° (非着氷) |
保管温度:-25~+85° (非着氷) | |
環境の人間性 | 作動および貯蔵:35~85%RH (不凝縮) |
Resonseの上の頻度 | 最高100kHz |
上のRev. | 5000rpm |
保護等級 | IP50 |
現在の消費 | 最高50mA |
上昇の落下時間 | 最高100nsec |
シャフト負荷 | 放射状のもの:2N;軸:2N |
振動(耐えなさい) | 広さ0.75mm、10-50Hz、それぞれX/Y/Zの方向のための1時間 |
衝撃を与えなさい(耐えるため) | 49/m/s2、Xのための3回、YのZの方向それぞれ |
シャフト材料 | 304ステンレス鋼 |
ケーブル長 | 150mm |
貝 | アルミ合金 |
パッケージ | カートン箱 |
純重量 | 20gについて(パッケージと) |
証明 | セリウム |
エンコーダーの原則
増加回転式エンコーダーは1回転あたりある程度の脈拍を出力する。より高いのこのPPR数、より小さい各脈拍間の角度。このPPR数は通常の増加エンコーダーのために固定される。プログラム可能な増加エンコーダーはソフトウェアの変更によって望ましい数にこの価値を合わせできる。
今日ほとんどの増加エンコーダーにプッシュ プルが(HTL)あるまたはRS422 (TTL)出力運転者は、これら開いたコレクターNPNの開いたコレクターPNPの電圧出力のようなより古い出力回路のほとんどを取り替えた。
プッシュ プル(HTL)回路、別名トーテム ポール、応用供給電圧に対応する信号レベルを提供する。供給電圧は8から30 VDCまで典型的なレンジ。
取替えるのにあなたが回路のための流れの方向を接続されるRS422 (TTL)限る方法で外的なダイオードを使用することと本当の開いたコレクター回路をプッシュ プル インターフェイスを使用できる適切な関係によって供給電圧に依存していない一定した5ボルトの信号レベルを提供しなさい。2つの供給電圧の範囲は選ぶことができる:4.75から5.5 VDCから(開いたコレクター出力運転者を取り替えるのに使用することができる)または8から30 VDCから。差分信号を使用して出力はRS422標準に十分に従う。
製造日付
1. 1-10のサンプルのために:3-5仕事日
2. 20-50大量生産のために:7-10仕事日
3. 100pcsのために、生産は顧客および船によって時間通りに論議される
支払の言葉:
1. T/T、ウェスタン・ユニオン、クレジット カード、Paypal、等
2. 3-5仕事日後受け取られる支払
3.エンコーダーは出荷された一度準備ができている
郵送物
商品はTNT、Federal Express、UPS、DHL、EMS、等によって出荷されてできる。
あなたの条件に従って貨物ならコレクター明白の選ぶことができる
急使の記述を持たなければ、私達はあなたのために明白な最も安いのおよび安全を点検し、見つける。
私達の工場にほとんどの宅配会社との30%の割引がある、従って価格はできるだけ安いことができる。
