Shanghai Hengxiang Optical Electronic Co., Ltd. 86-21-54613487 fang@shhxgd.cn

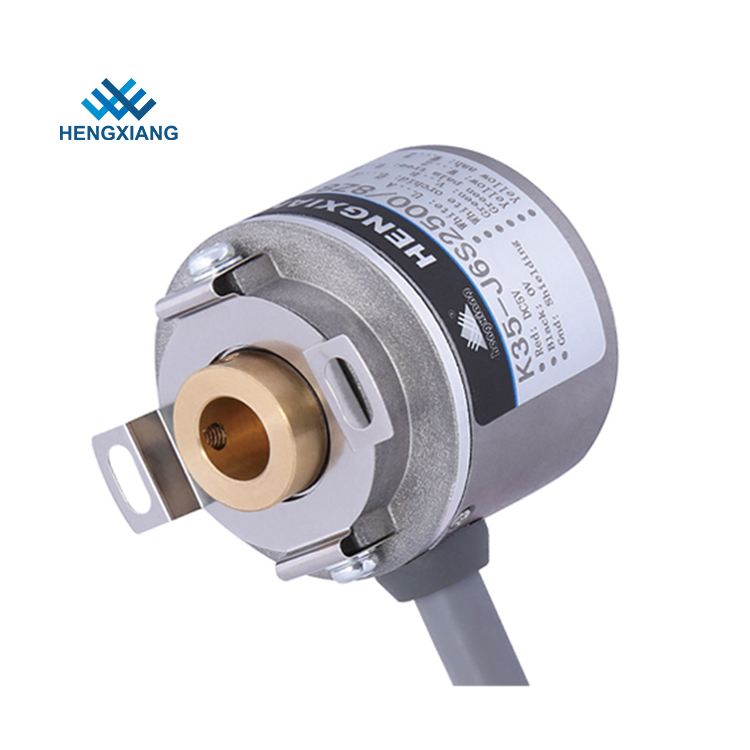

Incremental Signals Servo Motor Rotary Encoder Hollow Shaft TTL Rotary Encoder

増加信号のサーボ モーター回転式エンコーダーの空シャフトTTLの回転式エンコーダー

  • ハイライト

    増加サーボ モーター回転式エンコーダー

    ,

    空シャフトTTLの回転式エンコーダー

    ,

    盲目穴TTLの回転式エンコーダー

  • エンコーダーのタイプ
    増加エンコーダー
  • 外的な直径
    35mm
  • 厚さ
    35mm
  • 設置寸法
    29mm
  • 空シャフトのタイプ
    盲目穴
  • 空シャフトの直径
    空シャフトの直径
  • 決断
    30;36;50;60;100;200;250;256;300;360;400;450;500;512;600; 1000;1024;1200;2000年;2048年;2500;4
  • 出力段階
    段階A+、B+、Z+、A-、B-、Z-、U+、V+、W+、U-、V-、W-
  • 起源の場所
    上海、中国
  • ブランド名
    HENGXIANG
  • 証明
    CE,ISO9001
  • モデル番号
    必要な軸受けが付いている増加信号ERN1123 200001L70-FUの取り替えK35の空の回転符号器TTLの回転式エンコーダー
  • 最小注文数量
    順序を始める1pcsエンコーダー
  • 価格
    negotiable
  • パッケージの詳細
    それぞれは単一のカートン箱に1部分詰まった
  • 受渡し時間
    サンプル順序のための3-5仕事日、多く順序のための7-15仕事日
  • 支払条件
    D/A、D/P、T/T、ウェスタン・ユニオン、クレジット カード、マスター カード、Paypal、等
  • 供給の能力
    1年ごとの100K部分

増加信号のサーボ モーター回転式エンコーダーの空シャフトTTLの回転式エンコーダー

必要な軸受けが付いている増加信号ERN1123 200001L70-FUの取り替えK35の空の回転符号器TTLの回転式エンコーダー





K35エンコーダーの部品番号
K35-J12C1000/4
K35-J3V1024
K35-J2F2048
K35-J6C2500
K35-J12C2500/8
K35-J12E2500/6
K35-J4E1200
K35-J3V720
K35-J12C1024/8 DC5V
K35-J3NH1000

K35サーボ モーター エンコーダーのための指定

項目 基本的な変数
ブランド HENGXIANG
エンコーダーのタイプ 増加エンコーダー
外的な直径 35mm
厚さ 35mm
設置次元 40mm (ばねの版35T40);29mm (35T29)
空シャフトのタイプ 盲目穴
空シャフトの直径 6mm、8mm;10mm
決断 30;36;50;60;100;200;250;256;300;360;400;450;500;512;600;1000;1024;1200;2000年;2048年;2500;4096;5000
1000/4;1000/6;1000/8;1024/4;1024/6;1024/8;2000/4;2000/6;2000/8;2048/4;2048/6;2048/8;2500/4;2500/6;2500/8;4096/4;4096/6;4096/8;5000/4;5000/6;5000/8
出力段階 段階A+、B+、Z+、A-、B-、Z-、U+、V+、W+、U-、V-、W-
供給電圧 DC5V及びDC8--30V
絶縁材の強さ AC500V 60s
絶縁抵抗 10MΩ
GND エンコーダーに接続しないため
すかし比率への印 45%から55%
トルクの開始 5.9x 10-3 N.mよりより少し
Intertiaの時 1x 10-6kg.m2よりより少し
シャフト負荷 放射状30N;軸20N
上REV 5000RPM
生命の忍耐 1.5x109は定格負荷(2500RPMの100000hrs)で速度を上げる
環境の温度 作動:- 20 ~+80°;貯蔵:- 25 ~+90°
環境の湿気 作動および貯蔵:35-85%RH (不凝縮)
振動(耐えなさい) 広さ0.75mm、5-55Hz、三軸のための2時間それぞれ
ソックス(耐えなさい) 490m/s2の11氏X、YのZの方向のための3回それぞれ
貝材料 鋳造アルミは死ぬ
証明 セリウム
パッケージ カートン箱
純重量 100gについて(パッケージと)

増加信号のサーボ モーター回転式エンコーダーの空シャフトTTLの回転式エンコーダー 0

増加信号のサーボ モーター回転式エンコーダーの空シャフトTTLの回転式エンコーダー 1

私達の利点

·経験18年のにエンコーダーの生産の

·20年以上エンジニアを経験した

·専門の働くチーム

·良質の標準

·速い応答時間

·実用新案権のパテントの証明書

·自身のブランドおよび独特なブランド

·すべてのモデルのためのセリウムの証明

·敏速な受渡し日

·郵送物の前の100%の完全な点検


工場エンコーダーの生産の機能
1ヶ月あたりの5000部分
--------生産ライン容量
1年ごとの50000部分
--------作り出される実際の単位(前年)

支払の言葉:
1. T/T、ウェスタン・ユニオン、クレジット カード、Paypal、等
2. 3-5仕事日後受け取られる支払
3.エンコーダーは出荷された一度準備ができている

注意を必要とする問題
1.電源電圧を選ばなければならない:DC5VかDC8-30V
2.空の回転符号器を選べばリーフ・スプリング版の型式番号を選ばなければならない
3。使用するためにモータ速度に(RPM)こと実際に助言しなさい
4。他のどの条件もあったら、細部変数を提供しなさい
増加信号のサーボ モーター回転式エンコーダーの空シャフトTTLの回転式エンコーダー 2
