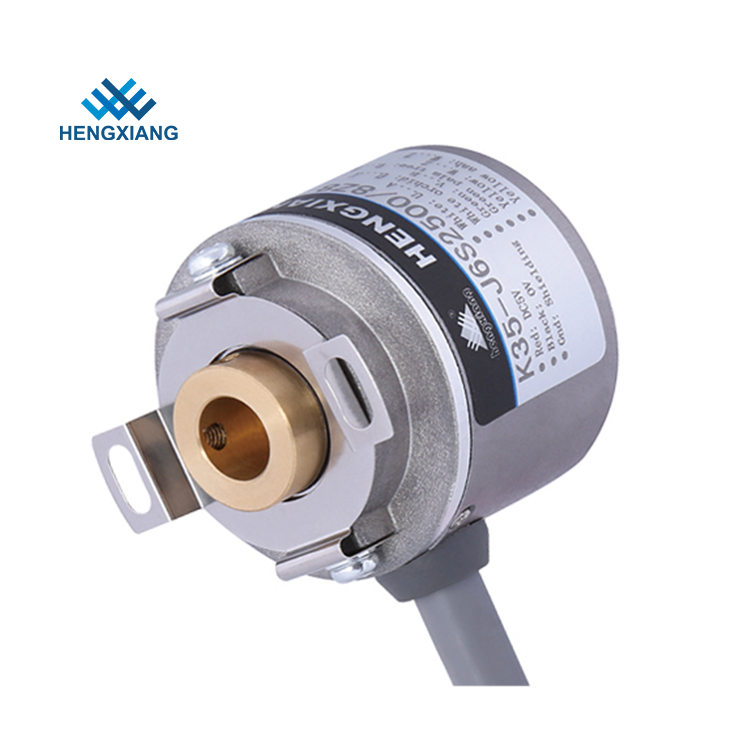

K35小型サイズの回転式エンコーダーの盲目穴6mmサーボ モーターのための2500の決断そして4本の棒
私達のセリング・ポイント
K35エンコーダーの基本的な羽
エンコーダーのタイプ:増加エンコーダー
外的な直径:35mm
設置次元:40mm （ばねの版35T40）;29mm （35T29）
空シャフトのタイプ:盲目穴
空シャフトの直径:6mm、8mm;10mm
出力段階:段階A+、B+、Z+、A-、B-、Z-、U+、V+、W+、U-、V-、W-
供給電圧:DC5V及びDC8--30V
K35シリーズ エンコーダーの特徴
| 項目 | 基本的な変数 |
| ブランド | HENGXIANG |
| 供給電圧 | DC5V及びDC8--30V |
| 出口のタイプ | 側面からのケーブル |
| 出力モード | NPN/PNP （開いたコレクター出力） |
| 電圧出力 | |
| プッシュ プル出力 | |
| ライン・ドライバ（26LS31） TTL | |
| ライン・ドライバ（DC8-30V） HTL | |
| TTL （DC5V）段階ABZは段階UVWのもどって来ます | |
| 保護等級 | IP50 |
| ケーブル長 | 500mm |
| 消費の流れ | 100mA MAX |
| 上の応答の頻度 | 300KHZ |
| 正当なさざ波 | ≤3%rms |
| 負荷電圧 | ≤DC30V |
| 絶縁材の強さ | AC500V 60s |
| 絶縁抵抗 | 10MΩ |
| GND | エンコーダーに接続しないため |
| すかし比率への印 | 45%から55% |
| トルクの開始 | 5.9x 10-3 N.mよりより少し |
| Intertiaの時 | 1x 10-6kg.m2よりより少し |
| シャフト負荷 | 放射状30N;軸20N |
| 上REV | 5000RPM |
| 軸受け生命 | 1.5x109は定格負荷（2500RPMの100000hrs）で速度を上げます |
| 環境の温度 | 作動:- 20 ~+80°;貯蔵:- 25 ~+90° |
| 環境の湿気 | 操作および貯蔵:35-85%RH （不凝縮） |
| 振動（耐えて下さい） | 広さ0.75mm、5-55Hz、三軸のための2時間それぞれ |
| ソックス（耐えて下さい） | 490m/s2の11氏X、YのZの方向のための3回それぞれ |
| 貝材料 | 鋳造アルミは死にます |
| 証明 | セリウム |
| パッケージ | カートン箱 |
| 純重量 | 100gについて（パッケージと） |
工場エンコーダーの生産の機能
1ヶ月あたりの5000部分
--------生産ライン容量
1年ごとの50000部分
--------作り出される実際の単位（前年）
なぜ私達を選んで下さいか。
HENGXIANGのブランド--信頼できるパートナー
承認されるセリウム--有利な製品品質;
速い配達--強く標準的なプロダクト能力;
工場は直接競争価格を提供します;
ワンストップ サービス--あなたの有効な購入の経験のため;
受け入れられるOEMの設計--カスタマイズされた設計、受け入れられるあなた自身のブランド。
製造日付
十分に支払われるの後のサンプルのための3-5仕事日
十分に支払われるの後の大量生産のための7-15日
