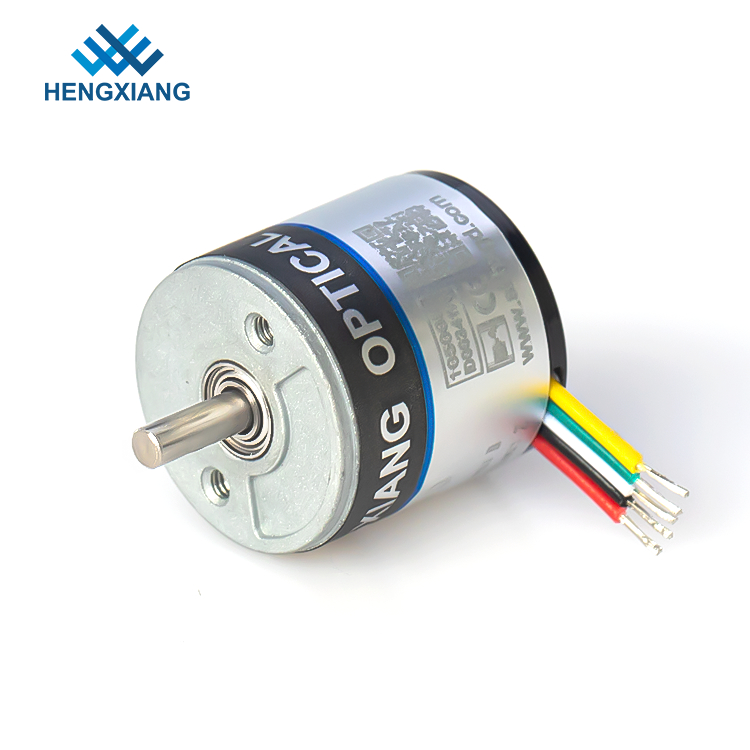

S18ミニチュア回転式エンコーダーAB段階NPNはsubminiatureモーターのための1600の決断を出力した
製品の説明
S18小型エンコーダーの製品基準配置情報
エンコーダー ボディの厚さ18mm
Dの形の固体シャフトの直径2.5mm、
シャフトの長さ7mm
設置直径size12mm
電源電圧5Vか8-30V
回路の出力信号:NPN&PNP
基本感知:光電
回転ごとの脈拍:250ppr-1600ppr
最高のモータ速度5000rpm
保護レベルの等級IP50
リボン・ケーブルの出口
指定
製品名 |
S18ミニチュア回転式エンコーダーAB段階NPNはsubminiatureモーターのための1600の決断を出力した |
ブランド |
HENGXIANG |
エンコーダーのタイプ | 増加エンコーダー |
外のり寸法 |
外的な直径:18mm 厚さ:18mm 固体シャフトの直径:⌀2.5mm |
決断 |
36;50;60;100;200;250;256;360;400;500;512;720;800;1000;1024;1440;1600 |
出力段階 |
段階A、B、Z |
供給電圧 |
DC5V及びDC8--30V |
出口のタイプ |
側面からのケーブル 背部からのケーブル |
出力モード |
コレクターの開路の出力(NPN &PNP) |
環境の温度 |
実用温度:-20~+80° (非着氷) 保管温度:-25~+85° (非着氷) |
環境の人間性 |
作動および貯蔵:35~85%RH (不凝縮) |
上の応答の頻度 |
最高100kHz |
上のRev. |
5000rpm |
保護等級 |
IP50 |
現在の消費 |
最高50mA |
上昇の落下時間 |
最高100nsec |
シャフト負荷 |
Radiel:2N;軸:2N |
振動(耐えなさい) |
広さ0.75mm、10-50Hz、それぞれX/Y/Zの方向のための1時間 |
衝撃を与えなさい(耐えるため) |
49/m/s2、Xのための3回、YのZの方向それぞれ |
シャフト材料 |
304ステンレス鋼 |
ケーブル長 |
150mm |
証明 | セリウム |
エンコーダーの原則
機械程度は程度のシャフトの実際の回転である。電気程度は電気的信号のために使用される。1つの交互になる電圧/現在の周期を完了するの必須の時間は360の電気度(el°)と定義される。増加エンコーダーのために、1つの周期は1の完全な脈拍と等しい。ある特定のPPRを使うと電気程度はあらゆる増加エンコーダーのための機械程度に変えることができる。
あらゆる90 el°は増加エンコーダー計算として解釈することができる「A」または「B」の出力の落ちる上がるか、または端を出力する。エンコーダーが1000 PPRを出力すれば、カウンターは4000カウント(4カウント各脈拍)を解釈できる。
パッケージ
各々の単一のエンコーダーは保護の泡が付いている単一の安全なカートンに詰まる。
それからすべてのエンコーダーはより大きいカートンに郵送物を準備するために入る。
私達の工場について
命令する前のエンコーダーまたは私達の工場についての質問
Q:あなたの工場はどこにあるか。
:私達の工場は上海都市にある。
Q:私はあなたの工場に訪問を支払ってもいいか。
:はい、私達の工場をいつでも訪問するために私達が歓迎する便利なら。
Q:どの位あなたの受渡し時間はあるか。
:サンプルのための通常3仕事日、大量生産のための7-15日、
製造日付は順序の量に従ってある。
Q:あなたのエンコーダー プロダクトの高リゾリューションは何であるか。
:高リゾリューションは80000pprのより多くの情報のための私達に電子メールを送ることができるである。
Q:あなたのエンコーダーはカスタマイズすることができるか。
:はい、私達のエンコーダーはあなたの条件に従ってカスタマイズすることができる
Q:郵送物の前にあなたのエンコーダー プロダクトをテストするか。
:はい、私達100%テストおよびあらゆる部分をあなたの装置によく取り組むためにそれを確かめる出荷する前に検査するため。
