PGK50  hollow shaft Stainless Steel Ip67 Through Hole Encoder

穴のエンコーダーを通したPGK50空シャフトのステンレス鋼Ip67

  • ハイライト

    穴のエンコーダーを通したステンレス鋼

    ,

    穴のエンコーダーを通したip67

    ,

    ip67ステンレス鋼のエンコーダー

  • エンコーダーのタイプ
    増加タイプ
  • 外的な直径
    50mm
  • 厚さ
    27mm
  • 空シャフトの直径
    10mm;12mm;14mm;15mm (任意)
  • 決断
    1000;1024;1250;2000年;2048年;2500;4096;5000;10000
  • 供給電圧
    DC5V;DC8-30V
  • 現在の消費
    最高100mA;最高120mA
  • 上の応答のfrenquency
    100kHZ;500kHZ;600kHZ
  • GND
    エンコーダーに接続されなくて
  • 保護
    IP67
  • 起源の場所
    上海、中国
  • ブランド名
    HENGXIANG
  • 証明
    CE,ISO9001
  • モデル番号
    PGK50
  • 最小注文数量
    1pcs
  • 価格
    Consult us
  • パッケージの詳細
    それぞれは単一のカートン箱に1部分詰まった
  • 受渡し時間
    サンプル順序のための3-5仕事日、多く順序のための7-15仕事日
  • 支払条件
    L/C、D/A、D/P、T/T、ウェスタン・ユニオン、MoneyGram
  • 供給の能力
    1年ごとの100K部分

穴のエンコーダーを通したPGK50空シャフトのステンレス鋼Ip67

PGK50ステンレス鋼のエンコーダー1024pprの増加rotartyエンコーダーの保護レベルIP67のサーボ モーター エンコーダー


項目 基本的な変数
ブランド HENGXIANG
エンコーダーのタイプ 増加タイプ
外的な直径 50mm
厚さ 27mm
空シャフトのタイプ シャフトを通して
空シャフトの直径 10mm;12mm;14mm;15mm (任意)
決断 1000;1024;1250;2000年;2048年;2500;4096;5000;10000
出力段階 1=A+B;2=A+B;3=A+B+Z;4=A+A-+B+B-;6=A+A-+B+B-+Z+Z-;12=A+A-+B+B-+Z+Z-+U+U-+V+V-+W+W-
供給電圧 DC5V;DC8-30V
出口のタイプ 放射状ケーブル
出力モード F=Push-pull;C=TTL (DC5V)
E=HTL (DC8-30V)
現在の消費 最高100mA;最高120mA
上の応答のfrenquency 100kHZ;500kHZ;600kHZ
GND エンコーダーに接続されなくて
トルクの開始 9.8×10-3 N.mよりより少し
慣性の時 6.5×10-6 kg.m2よりより少し
環境の温度 作動:-40~+90℃ (反復可能な巻くケーブル:-10℃);貯蔵:-45~+95℃
環境の湿気 作動および貯蔵:50~85%RH (不凝縮)
保護 IP67
ステンレス鋼
証明 セリウム
パッケージ カートン箱
純重量 150gについて

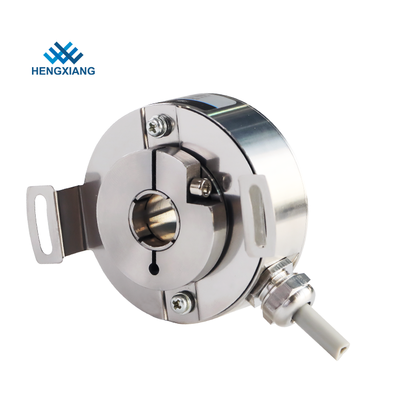

穴のエンコーダーを通したPGK50空シャフトのステンレス鋼Ip67 0

穴のエンコーダーを通したPGK50空シャフトのステンレス鋼Ip67 1

エンコーダーの原則
増加回転式エンコーダーは1回転あたりある程度の脈拍を出力する。より高いのこのPPR数、より小さい各脈拍間の角度。このPPR数は通常の増加エンコーダーのために固定される。プログラム可能な増加エンコーダーはソフトウェアの変更によって望ましい数にこの価値を合わせできる。
今日ほとんどの増加エンコーダーにプッシュ プルが(HTL)あるまたはRS422 (TTL)出力運転者は、これら開いたコレクターNPNの開いたコレクターPNPの電圧出力のようなより古い出力回路のほとんどを取り替えた。
プッシュ プル(HTL)回路、別名トーテム ポール、応用供給電圧に対応する信号レベルを提供する。供給電圧は8から30 VDCまで典型的なレンジ。
取替えるのにあなたが回路のための流れの方向を接続されるRS422 (TTL)限る方法で外的なダイオードを使用することと本当の開いたコレクター回路をプッシュ プル インターフェイスを使用できる適切な関係によって供給電圧に依存していない一定した5ボルトの信号レベルを提供しなさい。2つの供給電圧の範囲は選ぶことができる:4.75から5.5 VDCから(開いたコレクター出力運転者を取り替えるのに使用することができる)または8から30 VDCから。差分信号を使用して出力はRS422標準に十分に従う。
製造日付
1. 1-10のサンプルのために:3-5仕事日
2. 20-50大量生産のために:7-10仕事日
3. 100pcsのために、生産は顧客および船によって時間通りに論議される
支払の言葉:
1. T/T、ウェスタン・ユニオン、クレジット カード、Paypal、等
2. 3-5仕事日後受け取られる支払
3.エンコーダーは出荷された一度準備ができている
郵送物
商品はTNT、Federal Express、UPS、DHL、EMS、等によって出荷されてできる。
あなたの条件に従って貨物ならコレクター明白の選ぶことができる
急使の記述を持たなければ、私達はあなたのために明白な最も安いのおよび安全を点検し、見つける。
私達の工場にほとんどの宅配会社との30%の割引がある、従って価格はできるだけ安いことができる。


より多くの情報
私達の工場または私達のプロダクトについてのより多くの情報を捜したり、私達に連絡するか、または今は電子メールを送れば、私達はできるだけ早く答える。
