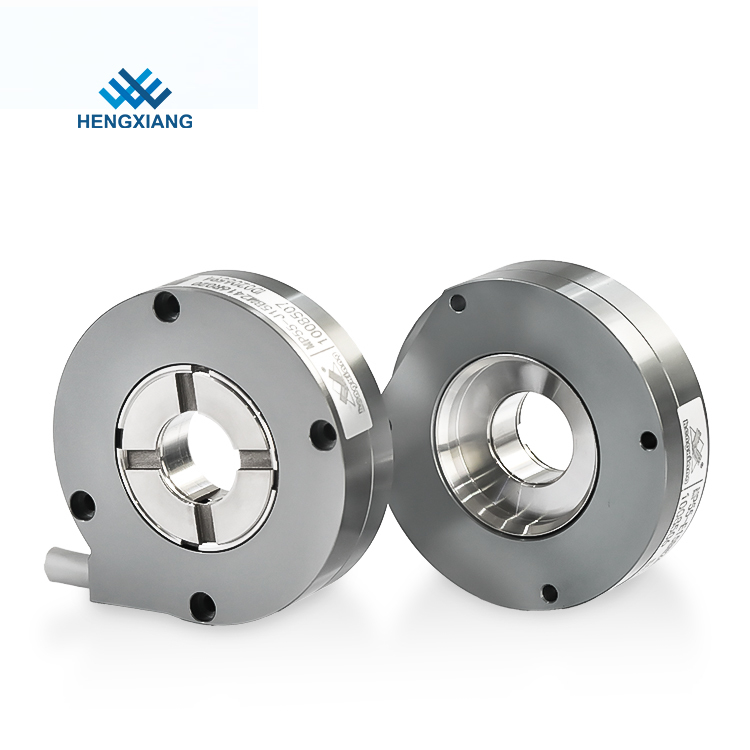

☆MP55のパラメータ
| アイテム | 基本パラメータ |
| ブランド | ヘンシャン |
| エンコーダの種類 | アブソリュートエンコーダ |
| 外径 | 55mm |
| 厚さ | 14.5mm |
| 設置寸法 | 49.2mm |
| 中空軸タイプ | スルーホール |
| 中空軸径 | 14mm;15mm;19mm;20mm;24mm |
| 解像度 | シングルターン:17Bit、19Bit、20Bit、22Bit、24Bit |
| マルチターン: 1716=17+16Bit, 1916=19+16Bit, | |
| 2016=20+16ビット、2216=22+16ビット、2416=24+16ビット | |
| インターフェース | E=SM08B-GHS-TB |
| コミュニケーション | B=BISS-C;S=SSI |
| 電気接続 | ラジアルソケット |
| 出力モード | M=マルチターン |
| S=シングルターン | |
| 走査原理 | 反射グレーティングコード |
| 正確さ | ±40" |
| 応答速度 | 通常動作：6000分 |
| RMS 位置信号ノイズ | ±2@18 ビット/r |
| 通信クロック周波数 | ≤10MHz(BISS)または≤5MHz(SSI) |
| 開始時間 | 標準値: 13ms |
| 絶対位置サンプリング周期 | ≤75ns |
| 許容速度 | ≤32200 r/min (機械的速度制限による制限) |
| ケーブル | 差動ツイストペアケーブル |
| ケーブルの長さ | 200mm～10000mm |
| 機械的接続 | ベアリング＆囲まれたロッキングシャフト付き |
| 始動トルク | 9.8×10以下-3Nm |
| 慣性モーメント | 6.5×10以下-6キログラム2 |
| 軸荷重 | ラジアル 30N;アキシャル 20N |
| スルースピード | ≤6000rpm |
| シェル素材 | アルミニウム |
| 重さ | 約90g |
| 環境温度 | 動作時: -20~+95℃;保管：-25～+100℃ |
| 環境湿度 | 動作および保管: 35~85%RH (結露なきこと) |
| 振動 | 振幅 1.52mm、5~55HZ、X、Y、Z 方向個別に 2h |
| ショック | 980m/秒211ms X,Y,Z方向個別3回 |
| 保護 | IP50 |
☆MP55の寸法
