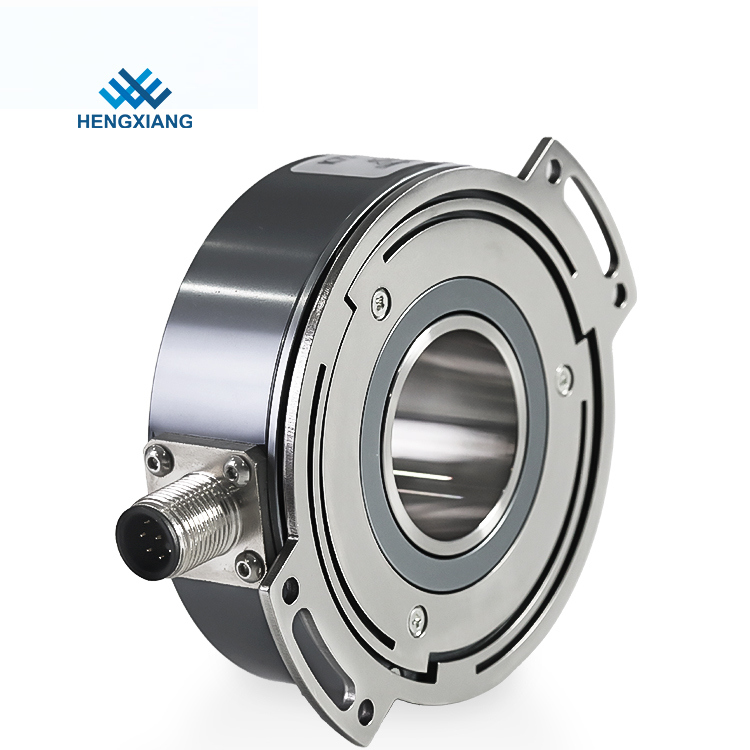

K77 IP65 High Resolution Customized 65536ppr Incremental Encoder

K77 IP65 高解像度カスタマイズ 65536ppr インクリメンタル エンコーダ

製品 - 光学回転式エンコーダー
  • ハイライト

    カスタマイズされた 65536ppr インクリメンタル エンコーダー、高解像度インクリメンタル エンコーダー、K77 IP65 光学ロータリー エンコーダー

    ,

    High Resolution Incremental Encoder

    ,

    K77 IP65 Optical Rotary Encoders

  • 脈拍
    500-10000ppr （-最高65536ppr）
  • 保護
    IP65
  • 外径
    77mm
  • 繋がり
    Radailのソケット（M12 8pinの男性のソケット）;放射状ケーブル（長さ1000mm）
  • エンコーダーのタイプ
    空シャフトの増加エンコーダー
  • シャフトの直径
    25mm;30mm （シャフトは最高の30mmカスタマイズすることができる）
  • Phase
    ABZ/ ±ABZ
  • 出力タイプ
    OC （NPN）;プッシュ プル;HTL;TTL
  • 設置サイズ
    85mm （ばねの版のサイズはカスタマイズすることができる）
  • 厚さ
    31mm
  • 証明書
    セリウム;ISO9001
  • MOQ
    1個
  • 起源の場所
    中国、上海
  • ブランド名
    HENGXIANG
  • 証明
    CE,ISO9001
  • モデル番号
    K77
  • 最小注文数量
    注文を開始するための1個のエンコーダー
  • 価格
    negotiable
  • パッケージの詳細
    各 1 ピースは、単一のカートン ボックスに梱包されました。
  • 受渡し時間
    サンプル注文の場合は 3 ～ 5 営業日、大量注文の場合は 7 ～ 15 営業日
  • 支払条件
    D/A、D/P、T/T、ウエスタンユニオン、クレジットカード、マスターカード、ペイパルなど
  • 供給の能力
    年間10万個

K77 IP65 高解像度カスタマイズ 65536ppr インクリメンタル エンコーダ

  • K77 IP65 High Resolution Customized 65536ppr Incremental Encoder
  • K77 IP65 High Resolution Customized 65536ppr Incremental Encoder
  • K77 IP65 High Resolution Customized 65536ppr Incremental Encoder
  • K77 IP65 High Resolution Customized 65536ppr Incremental Encoder
  • K77 IP65 High Resolution Customized 65536ppr Incremental Encoder
  • K77 IP65 High Resolution Customized 65536ppr Incremental Encoder
  • K77 IP65 High Resolution Customized 65536ppr Incremental Encoder
  • K77 IP65 High Resolution Customized 65536ppr Incremental Encoder
価格を取得 接触

K77 IP65 高解像度カスタマイズ 65536ppr インクリメンタル エンコーダー hengxiang モーター機械産業



エンコーダ定義:
回転変位を一連のデジタルパルス信号に変換する回転センサーです。これらのパルスを使用して角度変位を制御できます。エンコーダーをギアバーまたはスクリュースクリューと組み合わせると、リニア測定にも使用できます。変位。



1.特徴：K77カスタマイズ 時間Olow シャフト インクリメンタル エンコーダ、rエソル取付・取付・シャフトのカスタマイズが可能です。詳細については、販売にご相談ください。



2.応用: モーター、CNC およびその他の産業オートメーション分野。



3.重要なパラメータ: 解像度まで65536ppr、高い保護等級IP65



基本パラメータ
アイテム
基本パラメータ
エンコーダの種類
インクリメンタルエンコーダ
ブランド
恒祥
外径
77mm
厚さ
31mm
設置寸法
R85mm(スプリングプレート 77B85)
中空軸タイプ
貫通穴
中空軸径
25mm、30mm
解像度
500;512;1000;1024;2000;2048;2500;
4000;4096;5000;8000;8192;10000ppr
出力位相
フェーズ A+、B+、Z+、A-、B-、Z-
供給電圧
DC5V;DC8-30V
アウトレットタイプ
ラジアル ソケット (M12、8 ピン オス コネクタ);ラジアルケーブル
出力モード
NPN(オープンコレクタ出力)
プッシュプル出力
ラインドライブ(26LS31、DC5V) TTL
ラインドライブ(26C31、DC5V) TTL
ラインドライブ (DC8-30V) HTL
消費電流
最大100mA
トップ応答頻度
100KHz
許容リップル
≤3%rms
負荷電圧
≦DC30V
アース
エンコーダーに接続しない
マーク対スペースの比率
45%～55%
始動トルク
80x 10-3 Nm 未満
慣性モーメント
100×10-6kg.m2未満
軸荷重
ラジアル 70N;アキシャル 50N
トップREV
3000RPM;IP65
軸受寿命
定格負荷で 1.5x109 回転 (2500RPM で 100000 時間)
環境温度
動作時：-20 ～ +85°；収納時：-25 ～ +90°
環境湿度
動作および保管: 35 ～ 85%RH (結露なきこと)
振動（耐える）
振幅1.52mm、5-55Hz、3軸個別に2時間
靴下（耐える）
1960m/s2 ,11ms X,Y,Z方向個別3回
シャフト材質
ステンレス鋼
シェル素材
ダイアキャストアルミ
ケーブルの長さ
1000mm
保護等級
IP65
ケーブルの長さ
1M (ケーブルの長さは、

必要ですが、個別に支払いが必要です）
認証
CE
パッケージ
カートンボックス
正味重量
約500g（パッケージ入り）
製品説明

K77 IP65 高解像度カスタマイズ 65536ppr インクリメンタル エンコーダ 0



パラメータ確認:
K77 IP65 高解像度カスタマイズ 65536ppr インクリメンタル エンコーダ 1



基本寸法:
K77 IP65 高解像度カスタマイズ 65536ppr インクリメンタル エンコーダ 2
K77 IP65 高解像度カスタマイズ 65536ppr インクリメンタル エンコーダ 3
製品包装
K77 IP65 高解像度カスタマイズ 65536ppr インクリメンタル エンコーダ 4
K77 IP65 高解像度カスタマイズ 65536ppr インクリメンタル エンコーダ 5
K77 IP65 高解像度カスタマイズ 65536ppr インクリメンタル エンコーダ 6
K77 IP65 高解像度カスタマイズ 65536ppr インクリメンタル エンコーダ 7
製品の使用法
K77 IP65 高解像度カスタマイズ 65536ppr インクリメンタル エンコーダ 8
工場について
ShanghaiHengxiangOptical Electronics Co.、Ltdは、中国の国際都市である上海にあり、2001年に設立された専門の製造ハイテク企業であり、光学、機械、電子設計を統合する研究と製造、エンティティを提供しています。これで、エンコーダ製造の一次パイプラインが完成しました。長年の開発を経て、現在では10シリーズ、100種類以上のロータリーエンコーダが世界中で販売されています。当社のロータリーエンコーダは、オフィス機器、水利機器、電気機器、繊維機械、大工機械、射出機械、加硫設備、医療機器、CNC 機械、冶金機械、印刷機械、試験機、エレベーターなどの自動化分野で広く使用されています。サーボモーター、包装機等、お客様からの信頼と高い評価を頂いております。「HengXiang」ブランドのエンコーダーは、ISO9001:2000 品質管理システム認証と CE 認証を取得しており、さらに、発明特許 5 つと実用新案特許 5 つを所有しており、上海の新ハイテク成果変換プロジェクトにも合格しています。私たちの目標: クライアントの要件を満たし、社会的価値を創造し、クライアントに丁寧にサービスを提供し、win-win を達成します。「HengXiang」ブランド製品のレビューとカスタムのために、すべてのお客様が当社を訪問することを心から歓迎します。
K77 IP65 高解像度カスタマイズ 65536ppr インクリメンタル エンコーダ 9
K77 IP65 高解像度カスタマイズ 65536ppr インクリメンタル エンコーダ 10
K77 IP65 高解像度カスタマイズ 65536ppr インクリメンタル エンコーダ 11
K77 IP65 高解像度カスタマイズ 65536ppr インクリメンタル エンコーダ 12
よくある質問
Q：あなたのMOQは何ですか？
を: 1 個
Q: エンコーダの注文方法は?
A: お問い合わせいただくか、メールでお問い合わせください。できるだけ早く返信いたします。
Q: あなたは工場ですか、それとも商社ですか?
A: 私達は私達のブランドの 100% の工場です。
Q: あなたのブランドは何ですか?
A: ヘンシャン
Q: 私たちの国に製品を発送できますか?
A: はい、目的地と郵便番号をお知らせください。すぐに運賃を確認いたします。
Q: 最新の価格を取得する方法?
A: お問い合わせのうえ、エンコーダのモデル選択をお知らせください。
Q: 適切なエンコーダ モデルを選択するにはどうすればよいですか?
A: 適切なエンコーダ モデルは、さまざまなアプリケーションとパラメータに基づいています。テクニカル サポートについては、お問い合わせください。
任意のクエリ。
Q: 技術サポートを提供していますか?
A: はい、私達にあなたの疑問をすべて解決できる専門の技術者がいます。
Q: 工場でサンプルを提供できますか?
A: はい、サンプルを提供できます。
Q：サンプルの支払い方法は？
A：現在、私たちの工場はT / T、クレジットカード、ペイパル、ウエスタンユニオン、または現金を受け入れています.Q：あなたの工場を訪問できますか？
A：はい、都合がよければいつでも工場を訪問していただけます。
Q：納期はどのくらいですか？
A: 通常、サンプルの場合は 3 営業日、大量生産の場合は 7 ～ 15 日、
製作日はご注文数量に準じます。
