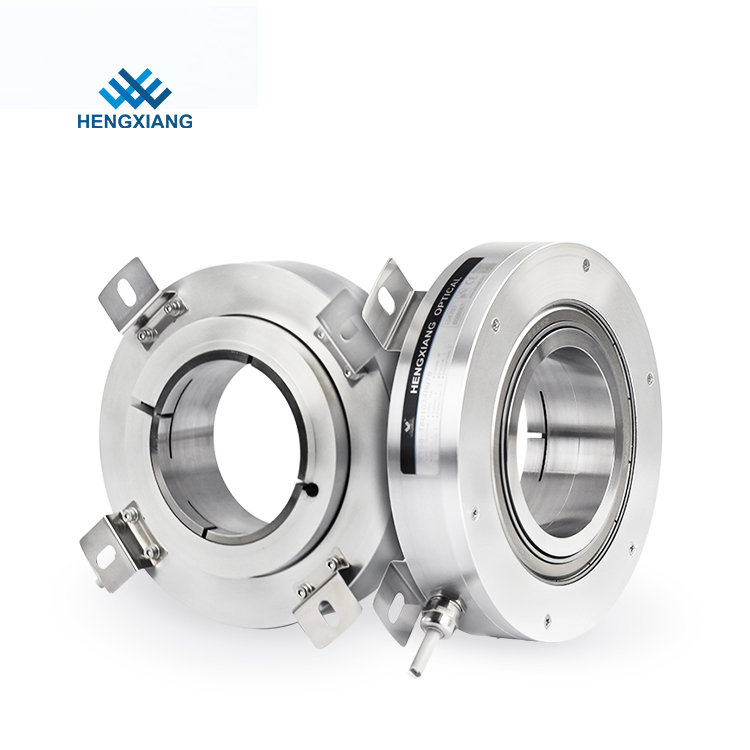

82mm K158までの中空シャフトの電子エンコーダーのエレベーターの予備品80000 pprシャフト
1.特徴: 大シャフト、頑丈で耐久性があり、さまざまな出力モードが利用可能です。
2. アプリケーション:自動制御のようなCNC機械、モーター、工業用ライン機器。
3.外形寸法：外径158mm、厚さ43mm、シャフト最大82mm。
4.解像度：最大80000ppr
5.供給電圧：DC5V;DC8-30V
6. 保護等級:IP50
|
アイテム
|
基本パラメータ
|
|
ブランド
|
恒祥
|
|
エンコーダの種類
|
インクリメンタルエンコーダ
|
|
外径
|
158mm
|
|
厚さ
|
43mm
|
|
設置寸法
|
R85mm(スプリングプレート158T170)
|
|
中空軸タイプ
|
通し穴（クランプリング前）
|
|
中空軸径
|
70mm、75mm、78mm;80mm;82mm
|
|
解像度
|
1024;2048;20000;40000;80000
|
|
出力位相
|
フェーズ A+、B+、Z+、A-、B-、Z-
|
|
供給電圧
|
DC5V;DC8-30V
|
|
アウトレットタイプ
|
横からケーブル出し
|
|
出力モード
|
プッシュプル出力
|
|
ラインドライブ (26LS31) TTL
|
|
ラインドライブ(DC8-30V) HTL
|
|
消費電流
|
最大100mA
|
|
トップ応答頻度
|
300KHz
|
|
絶縁抵抗
|
10MΩ
|
|
アース
|
エンコーダーに接続しない
|
|
始動トルク
|
400×10-3Nm未満
|
|
慣性モーメント
|
350×10-6kg.m2未満
|
|
軸荷重
|
ラジアル 90N;アキシャル 60N
|
|
トップREV
|
3000RPM
|
|
環境温度
|
動作時：-20 ～ +80°；収納時：-25 ～ +85°
|
|
環境湿度
|
動作および保管: 35 ～ 85%RH (結露なきこと)
|
|
振動（耐える）
|
振幅1.52mm、5-55Hz、3軸個別に2時間
|
|
靴下（耐える）
|
1960m/s2 (200g),11ms X,Y,Z方向個別3回
|
|
シャフト材質
|
ステンレス鋼
|
|
シェル素材
|
アルミニウム合金
|
|
ケーブルの長さ
|
1000mm（シールド付ケーブル）
|
|
保護等級
|
IP50
|
|
ケーブルの長さ
|
1M (ケーブルの長さは、
|
|
|
必要ですが、個別に支払いが必要です）
|
|
認証
|
CE
|
|
パッケージ
|
カートンボックス
|
|
正味重量
|
約1800g（パッケージ入り）
|
|
正味重量
|
約1700g（パッケージ込み）
|
|
|
|
|
|
ケーブルの長さ
|
1M (ケーブルの長さは、
|
|
|
必要ですが、個別に支払いが必要です）
|
|
認証
|
CE
|
|
パッケージ
|
カートンボックス
|
|
正味重量
|
約670g（パッケージ込み）
|
参照用の K158 エンコーダのモデル番号
K158-T4E1024BQ70
K158-T6C2048 BQ75
K158-T4E20000 BQ78
K158-T6C40000 BQ80
K158-T4E80000 BQ82
K158-T6C1024 BQ70
K158-T4E2048 BQ75
K158-T6C20000 BQ78
K158-T4E40000 BQ80
K158-T6C80000 BQ82
