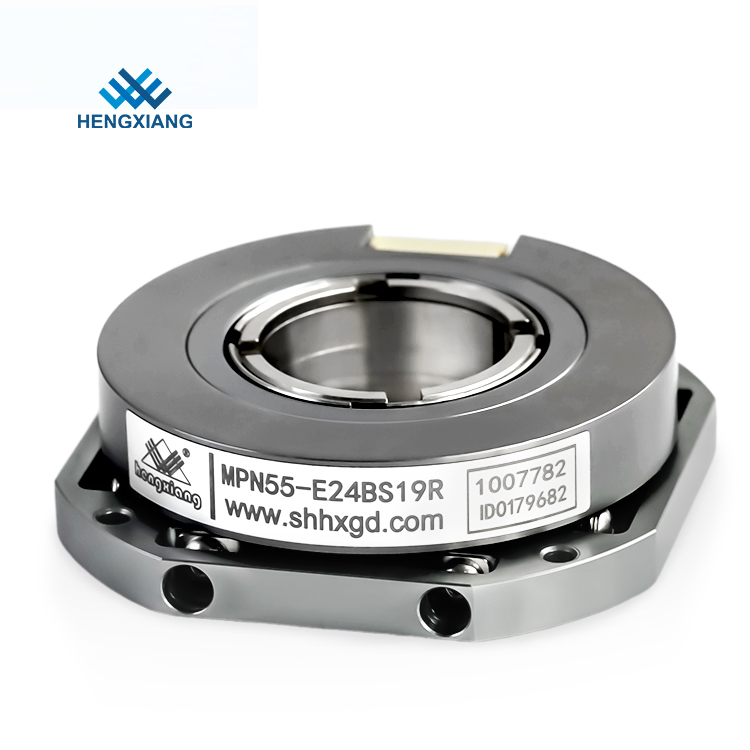

16bits 32bits Multi-Turn Rotary Flange Absolute Robot Encoder SSI 15mm Hollow MPN55

16 ビット 32 ビット マルチターン ロータリー フランジ アブソリュート ロボット エンコーダ SSI 15mm 中空 MPN55

製品 - 空シャフトの絶対的存在のエンコーダー
  • ハイライト

    ロータリー フランジ アブソリュート ロボット エンコーダー、32bits 中空シャフト アブソリュート エンコーダー、SSI 15mm ロボット アブソリュート エンコーダー

    ,

    32bits Hollow Shaft Absolute Encoder

    ,

    SSI 15mm Robot Absolute Encoder

  • ブランド
    HENGXIANG
  • エンコーダーのタイプ
    絶対エンコーダー
  • 外径
    55mm （取り付けフランジ65mm）
  • 空シャフトのタイプ
    スルーホール
  • 空シャフトの直径
    14mm;15mm;19mm;20mm;24mm
  • 厚さ
    15mm
  • Resolution
    single-turn:17Bit, 19Bit,20Bit, 22Bit, 24Bit; multi-turn: 1716=17+16Bit, 1916=19+16Bit,2016=20+16Bit, 2216=22+16Bit,2416=24+16Bit
  • インターフェース
    E=SM08B-GHS-TB;J=radialケーブル
  • コミュニケーション
    B=BISS-C;S=SSI
  • 電気接続
    R=RS-485
  • 出力モード
    M=multi-turn;S=single-turn
  • 保護
    IP50
  • 正味重量
    150gについて
  • 正当な速度
    ≤32200 r/min （機械制限速度によって制限される）
  • 起源の場所
    上海、中国
  • ブランド名
    HENGXIANG
  • 証明
    CE,ISO9001
  • モデル番号
    MPN55
  • 最小注文数量
    注文を開始するための1個のエンコーダー
  • 価格
    negotiable
  • パッケージの詳細
    各 1 ピースは、単一のカートン ボックスに梱包されました。
  • 受渡し時間
    サンプル注文の場合は 3 ～ 5 営業日、大量注文の場合は 7 ～ 15 営業日
  • 支払条件
    D/A、D/P、T/T、ウエスタンユニオン、クレジットカード、マスターカード、ペイパルなど
  • 供給の能力
    年間10万個

16 ビット 32 ビット マルチターン ロータリー フランジ アブソリュート ロボット エンコーダ SSI 15mm 中空 MPN55

  • 16bits 32bits Multi-Turn Rotary Flange Absolute Robot Encoder SSI 15mm Hollow MPN55
  • 16bits 32bits Multi-Turn Rotary Flange Absolute Robot Encoder SSI 15mm Hollow MPN55
  • 16bits 32bits Multi-Turn Rotary Flange Absolute Robot Encoder SSI 15mm Hollow MPN55
  • 16bits 32bits Multi-Turn Rotary Flange Absolute Robot Encoder SSI 15mm Hollow MPN55
価格を取得 接触

16 ビット 32 ビット マルチターン ロータリー フランジ アブソリュート ロボット エンコーダ SSI 15mm 中空 MPN55



アブソリュートエンコーダ:

アブソリュート エンコーダーはデジタルを直接出力するセンサーで、円形のコード ディスク上に半径方向に沿って複数の同心円状のコード ディスクがあり、各チャンネルには相互に構成された半透明および非半透明のセクターがあり、隣接するコード チャンネルのセクター ツリーは二重の関係で、コードディスク上のコードチャネルの数は、そのバイナリデジタルのビット数であり、コードディスクの片側は光源です。



1.特徴:フランジエンコーダ、アブソリュートタイプ、マルチターン、中空シャフト、SSIエンコーダ、

上海の良質エンコーダーの中国の製造者。



2. アプリケーション:サーボ モーター、ロボット およびその他の産業オートメーション。



3. 重要なパラメータ:

アイテム
基本パラメータ
ブランド
ヘンシャン
エンコーダの種類
アブソリュートエンコーダ
外径
55mm(取付フランジ65mm)
厚さ
15mm
中空軸タイプ
スルーホール
中空軸径
14mm;15mm;19mm;20mm;24mm
解像度
シングルターン:17Bit、19Bit、20Bit、22Bit、24Bit
マルチターン: 1716=17+16Bit, 1916=19+16Bit,
2016=20+16ビット、2216=22+16ビット、2416=24+16ビット
インターフェース
E=SM08B-GHS-TB ；J=ラジアルケーブル
コミュニケーション
B=BISS-C;S=SSI
電気接続
R=RS-485
出力モード
M=マルチターン
S=シングルターン
走査原理
反射グレーティングコード
正確さ
±80"
応答速度
通常動作：6000min-1
RMS 位置信号ノイズ
±2@18 ビット/r
通信クロック周波数
≤10MHz(BISS)または≤5MHz(SSI)
開始時間
標準値: 13ms
絶対位置サンプリング周期
≤75ns
許容速度
≤32200 r/min (機械的速度制限による制限)
ケーブル
差動ツイストペアケーブル
ケーブルの長さ
200mm～10000mm
機械的接続
ベアリング＆囲まれたロッキングシャフト付き
始動トルク
9.8×10-3Nm以下
慣性モーメント
6.5×10-6kg・m2未満
軸荷重
ラジアル 30N;アキシャル 20N
スルースピード
≤6000rpm
シェル素材
アルミニウム
環境温度
動作時: -20~+95℃;保管：-25～+100℃
環境湿度
動作および保管: 35~85%RH (結露なきこと)
振動
振幅 1.52mm、5~55HZ、X、Y、Z 方向個別に 2h
ショック
980m/s2 11ms X、Y、Z各方向3回
保護
IP50
正味重量
約150g



4.MPN55の詳細



16 ビット 32 ビット マルチターン ロータリー フランジ アブソリュート ロボット エンコーダ SSI 15mm 中空 MPN55 0
16 ビット 32 ビット マルチターン ロータリー フランジ アブソリュート ロボット エンコーダ SSI 15mm 中空 MPN55 1
