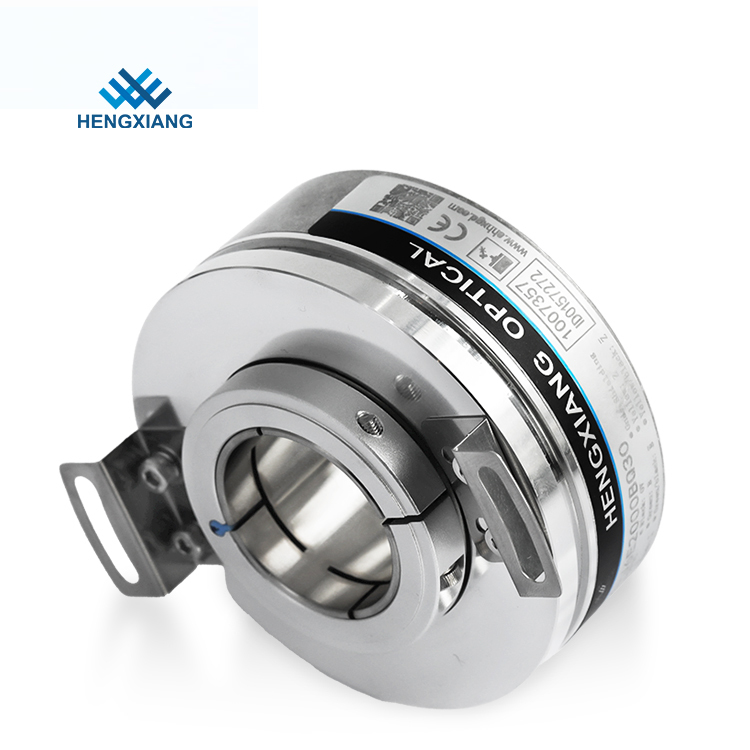

China Encoder Supplier 5000ppr K76 UVW Signal Pulse Up To 32768 Ppr

中国エンコーダーサプライヤー 5000ppr K76 UVW 信号パルス最大 32768 Ppr

ハイライト

UVW 信号中空シャフトインクリメンタルエンコーダー、5000ppr 中空シャフトインクリメンタルエンコーダー、中空シャフトエンコーダー 32768 Ppr
,
5000ppr Hollow Shaft Incremental Encoders
,
Hollow Shaft Encoder 32768 Ppr
エンコーダーのタイプ

増加エンコーダー
空シャフトの直径

18mm、20mm、22mm;25mm;28mm;30mm;
決断

100;200;250;300;360;400;450;500;512;600;720;800;1000; 1024;1200;1800;2000;2048;2500;3000;3600;4096;5
出力段階

段階A+、B+、Z+、A-、B-、Z-、U+、V+、W+、U-、V-、W-
供給電圧

DC5V ; DC5V; DC8-30V DC8-30V
出口のタイプ

側面からのケーブル
出力モード

NPN/PNP(オープンコレクタ出力)
ケーブル長

1000mm
起源の場所

上海、中国
ブランド名

HENGXIANG
証明

CE,ISO9001
モデル番号

K76 エンコード
最小注文数量

注文を開始するための1個のエンコーダー
価格

negotiable
パッケージの詳細

各 1 ピースは、単一のカートンボックスに梱包されました。
受渡し時間

-サンプル注文の場合は 5 営業日、大量注文の場合は 7 ～ 15 営業日
支払条件

D/A、D/P、T/T、ウエスタンユニオン、クレジットカード、マスターカード、ペイパルなど
供給の能力

年間10万個

中国エンコーダーサプライヤー 5000ppr K76 UVW 信号パルス最大 32768 Ppr

Name: 中国エンコーダー サプライヤー 5000ppr K76 UVW 信号パルス最大 32768 Ppr
Brand: HENGXIANG
SKU: K76 エンコード
Price: 1.00 USD
Availability: InStock
Rating: 4.6 (106 reviews)

button button

価格を取得接触

中国のエンコーダサプライヤー 5000ppr K76 UVW 信号パルス最大 32768 ppr

インクリメンタルエンコーダ:

インクリメンタルエンコーダは、光電変換原理を直接使用して、方形波パルス A、B、および Z 相の 3 つのグループを出力します。A、B 2 組の 90 度の位相差のパルスで、回転方向を簡単に判断できます。また、Z 相は 1 回転あたり 1 パルスで、基準点の位置決めに使用されます。その利点は、単純な原理構造、平均機械寿命が数万時間以上、強力な干渉防止能力、高い信頼性、および長距離伝送に適していることです。欠点は、シャフト回転の絶対位置情報を出力できないことです。

K76 エンコーダの簡単な説明

エンコーダータイプ: インクリメンタルエンコーダー

ブランド: HENGXIANG

外径：76.5mm

厚さ: 37mm

保護等級：IP50

ケーブルの長さ: 1000MM

認証: CE

パッケージ: カートンボックス

Wなぜ私たちを選ぶのですか？

HENGXIANG ブランド -- 信頼できるパートナー
CE 承認済み - 優れた製品品質。
短納期 - 強力な在庫製品能力。

工場は競争力のある価格を直接提供します。
ワンストップサービス - 効率的な購入体験のため。

受け入れられる OEM デザイン - カスタマイズされたデザイン、受け入れられる独自のブランド。

K76 エンコーダの主な特徴

アイテム	基本パラメータ
エンコーダの種類	インクリメンタルエンコーダ
ブランド	恒祥
中空軸径	18mm、20mm、22mm;25mm;28mm;30mm;
解像度	100;200;250;300;360;400;450;500;512;600;720;800;1000;1024;1200;1800;2000;2048;2500;3000;3600;4096;5000;
	7200;8192;10000;14400;16384;28800;32768
	1024/4;1024/6;1024/8;2048/4;2048/6;2048/8;2500/4;2500/6;2500/8;4096/4;4096/6;4096/16;5000/6;5000/8;5000/10;5000/12;5000/16;
	8192/8;8192/10;/8192/16;10000/8;10000/10;10000/16;
出力位相	A+,B+,Z+,A-,B-,Z-,U+,V+,W+,U-,V-,W-相
供給電圧	DC5V;DC8-30V
アウトレットタイプ	横からケーブル出し
出力モード	NPN/PNP(オープンコレクタ出力)
	電圧出力
	プッシュプル出力
	ラインドライブ (26LS31) TTL
	ラインドライブ(DC8-30V) HTL
消費電流	最大100mA
トップ応答頻度	300KHz
許容リップル	≤3%rms
負荷電圧	≦DC30V
アース	エンコーダーに接続しない
マーク対スペースの比率	45%～55%

中国エンコーダーサプライヤー 5000ppr K76 UVW 信号パルス最大 32768 Ppr 0

出荷

o 商品は、TNT、FedEx、UPS、DHL、EMS などで発送できます。

o 貨物集荷業者の場合、要件に応じてエクスプレスを選択できます

o 宅配便のアカウントをお持ちでない場合は、最安で安全な速達便を調べて見つけます。

o 私たちの工場は、ほとんどの宅配会社で 30% の割引を受けているため、価格は可能な限り安くなる可能性があります。

エンコーダ設置時の注意

1. 取り付け前にエンコーダの仕様をよくお読みください

2. エンコーダは精密機器ですので、内部部品を保護するために衝撃や振動を避けてください。

3. 電源電圧を規定範囲内に保つ必要があります。そうしないと、エンコーダが破損する可能性があります。

4. パワーシャフトを取り付けるときは、同軸の要件に注意してください。フレキシブルカップリングを使用し、エンコーダを無理に押し付けないでください。

5. エンコーダのシールドケーブルは、交流の電磁干渉を避けるために接続する必要があります。エンコーダのケーブルは個別に配置する必要があります。

6. 配線図の接続は、カタログで指定された色に厳密に従う必要があります。そうしないと、エンコーダ内部回路が破壊される可能性があります

7. エンコーダーは、作業中、強力な磁場、ほこり、油、水、高温 (低温) および腐食性または可燃性の物質から離してください。

8. エンコーダケーブル信号を無理に引っ張ったり、曲げたりすることはできません。
