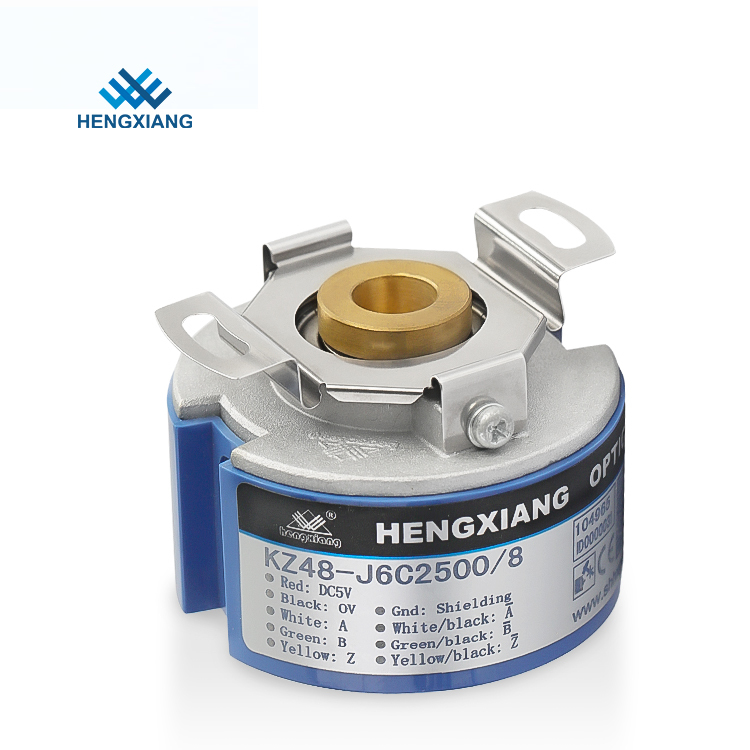

HENGXIANG-K48 Hollow Shaft Incremental Rotary Encoders Series SEB 50-10000P/R

HENGXIANG-K48 中空シャフト インクリメンタル ロータリー エンコーダ シリーズ SEB 50-10000P/R

  • ハイライト

    中空シャフト インクリメンタル ロータリー エンコーダー

    ,

    SEB インクリメンタル ロータリー エンコーダー

    ,

    48 mm 中空シャフト インクリメンタル エンコーダー

  • ブランド
    HENGXIANG
  • エンコーダーのタイプ
    増加エンコーダー
  • 外的な直径
    48mm
  • 厚さ
    34mm
  • 設置次元
    40mm (ばねの版48T40)
  • 空シャフトのタイプ
    まっすぐな穴を通して
  • 空シャフトの直径
    6mm;8mm;10mm;12mm
  • 決断
    50-10000;1000-10000/4/6/8
  • 出力段階
    段階A+、B+、Z+、A-、B-、Z-、U+、V+、W+、U-、V-、W-
  • 供給電圧
    DC5V;DC8--30V
  • Outlettype
    側面からのケーブル
  • 出力モード
    NPN/PNP/Voltage/Push-pull/TTL/HTL
  • 保護等級
    IP40
  • 純重量
    140gについて(パッケージと)
  • 起源の場所
    上海、中国
  • ブランド名
    HENGXIANG
  • 証明
    CE,ISO9001
  • モデル番号
    K48
  • 最小注文数量
    注文を開始するための1個のエンコーダー
  • 価格
    negotiable
  • パッケージの詳細
    各 1 ピースは、単一のカートン ボックスに梱包されました。
  • 受渡し時間
    サンプル注文の場合は 3 ~ 5 営業日、大量注文の場合は 7 ~ 15 営業日
  • 支払条件
    D/A、D/P、T/T、ウエスタンユニオン、クレジットカード、マスターカード、ペイパルなど
  • 供給の能力
    年間10万個

HENGXIANG-K48 中空シャフト インクリメンタル ロータリー エンコーダ シリーズ SEB 50-10000P/R

HENGXIANG-K48 中空シャフト インクリメンタル ロータリー エンコーダ シリーズ SEB 50-10000P/R


1)。注意事項
電源電圧を選択する必要があります: DC5V または DC8-30V
中空軸エンコーダを選択する場合は、リーフ スプリング プレートのモデル番号を選択する必要があります
実際に使用しているモーターの回転数(RPM)を教えてください
他の要件がある場合は、詳細なパラメータを提供してください

HENGXIANG-K48 中空シャフト インクリメンタル ロータリー エンコーダ シリーズ SEB 50-10000P/R 0


2)。K48シリーズ関連品番
K48-J6E2048Q12
K48-J6C2500Q10
K48-J12E2000/4Q8
K48-J12C2500/8Q6
K48-J6E3600B12
K48-J6C1024B10
K48-J12E1200/6B8
K48-J12C1200/8B6
K48-J12E1000/6Q12
K48-J12C1000/16Q10

3)。仕様詳細

アイテム基本パラメータ
ブランド恒祥
エンコーダの種類インクリメンタルエンコーダ
外径48mm
厚さ34mm
設置寸法40mm(スプリングプレート48T40)
中空軸タイプストレート穴を通して
中空軸径6mm;8mm;10mm;12mm
解像度50;60;100;200;256;300;360;500;512;600;720;1000;1024;1200;2000;2048;2500;3600;4096;5000;8192;10000
1000/4/6/8;1024/4/6/8;2048/4/6/8;2500/4/6/8;4096/4/6/8;8192/4/6/8;10000/ 6/8
出力位相A+,B+,Z+,A-,B-,Z-,U+,V+,W+,U-,V-,W-相
供給電圧DC5V;DC8--30V
アウトレットタイプ横からケーブル出し
出力モードNPN/PNP(オープンコレクタ出力)
電圧出力
プッシュプル出力
ラインドライブ (26LS31) TTL
ラインドライブ(DC8-30V) HTL
TTL(DC5V) 相 ABZ は相 UVW の逆です
保護等級IP40
ケーブルの長さ500mm
消費電流最大100mA
トップ応答頻度100KHz
許容リップル≤3%rms
負荷電圧≦DC30V
絶縁強度AC500V 60秒
絶縁抵抗10MΩ
アースエンコーダーに接続しない
マーク対スペースの比率45%~55%
始動トルク9.8×10未満-3Nm
慣性モーメント6.5×10未満-6キログラム2
軸荷重ラジアル 50N;軸方向 30N
トップREV5000RPM
軸受寿命1.5x109定格負荷時の回転数(2500RPMで100000時間)
環境温度動作時:-20 ~ +85°;収納時:-25 ~ +90°
環境湿度動作および保管: 35 ~ 85%RH (結露なきこと)
振動(耐える)振幅 0.75mm、5 ~ 55Hz、3 軸個別に 2 時間
靴下(耐える)490m/秒2,11 ms X、Y、Z 方向個別に 3 回
素材ダイアキャストアルミ
認証CE
パッケージカートンボックス
正味重量約140g(パッケージ入り)


4)。よくある質問

Q1: 当社の強みは何ですか?

A1:

※品質保証 - 製品は、第三者試験機関によるCE-ATC、ISO、QMSなどの権威ある認証に合格しています。

※最先端の技術 - 新しい高精度センサーの研究開発技術と専門の設計チームにより、常に性能を向上させ、21年間品質に重点を置き、3つの発明特許と17の出願特許を取得しています。

※テーラーメイド - 成熟した技術力と豊富な開発経験により、さまざまな機械設備のさまざまな精度のニーズに合わせてエンコーダーを調整できます。

※効率的なサービス - 既存の環境情報リソースを最大限に活用して、計画を統一し、仕様を統一し、建設を統一し、時間を節約し、効率的にします。

Q2: 私たちはあなたのために何ができますか?

A2:エレベーター、モーター、CNC、繊維、ロボット、風力、医療、組立ライン設備、その他の自動化技術産業の分野でサービスを提供できます。

Q3: 正しいエンコーダ モデルの選択方法は?

A3: 適切なエンコーダ モデルは、さまざまなアプリケーションとパラメータに基づいています。質問がある場合は、技術サポートについてお問い合わせください。

Q4: 技術サポートを提供していますか?

A4: はい、私達にあなたの疑問をすべて解決できる専門の技術者がいます。


5)。エンコーダの信号回路
1. NPN オープン コレクタ -- NPN オープン コレクタ (NPN) は、NPN トランジスタを使用した出力回路に基づくインターフェイスです。
オープン コレクタは、エミッタがアースに接続され、コレクタが出力に接続されている NPN トランジスタの未接続のコレクタ接続です。
2.PNP出力
PNP 出力は、PNP トランジスタを使用した出力回路によるインターフェースです。
3.プッシュプル出力(HTL)
高電圧トランジスタ ロジックは、10 ~ 30 V DC の範囲の電圧供給で機能し、24 V DC が最も一般的です。
「ロー」は 0 V と 3 V の間の出力として定義され、「ハイ」は VCC と VCC - 3.5 V の間として定義されます。
4. TTL RS-422 出力
トランジスタ-トランジスタ ロジック (TTL) では、論理状態と増幅の両方がトランジスタによって行われるため、この名前が付けられました。
TTL 出力には、固定 5 V 電圧または 10 ~ 32 V の可変電圧が供給されます。このため、低範囲は ≤ 0.4 V として定義され、高範囲は ≥ 2.4 V として定義されます。
