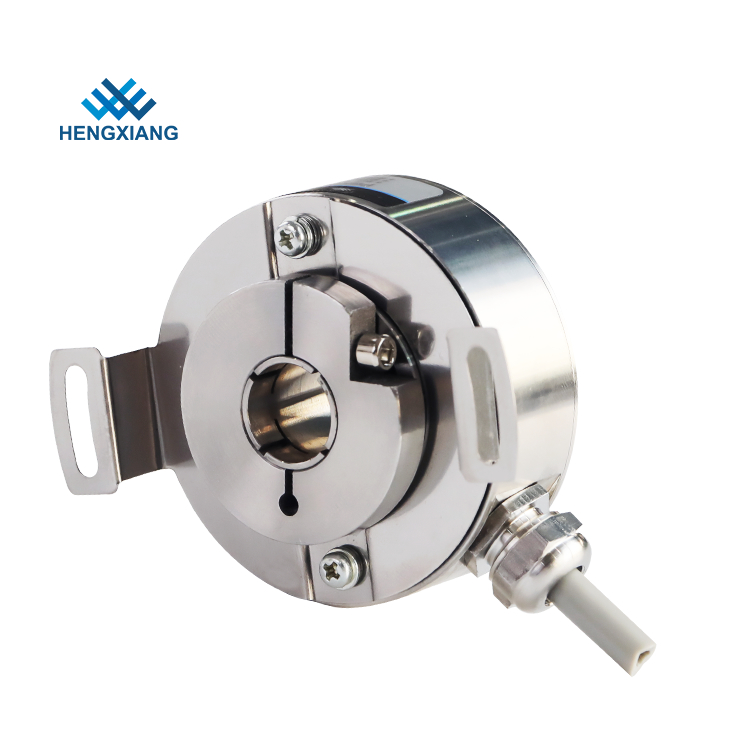

ステンレス鋼の空シャフトの増加エンコーダーPGK50 Ip67のオートメーション制御

空の回転符号器はまた、回転式エンコーダーを、であるアナログかデジタル コードにシャフトまたは車軸の角位置か動きを変える電気機械装置呼んだ。

2つの主なタイプがある:絶対および増加（親類）。

絶対エンコーダーの出力はそれらを作るトランスデューサーを曲げるためにシャフトの現在位置を示したものだ。

増加エンコーダーの出力は速度、間隔および位置のような情報に普通更に他の所で処理されるシャフトの動きについての情報を提供したものだ。

保護等級

IP67

出力段階

段階±ABUVW

適用

繊維工業、モーター、包装機械、低温の企業の産業ラインおよび。

エンコーダーの信号回路

1. NPNの開いたコレクター--NPNの開いたコレクター（NPN）はNPNのトランジスターが付いている出力回路に基づくインターフェイスである。

開いたコレクターはエミッターが埋まるために接続され、コレクターが出力に接続されるNPNのトランジスターの接続されていないコレクターの関係である。

2. PNPの出力

PNPの出力はPNPのトランジスターが付いている出力回路に基づくインターフェイスである。

3. プッシュ プル出力（HTL）

通常で24 V DCが範囲10および30 V DCの電圧供給との高圧トランジスター論理関数。

「低速」はVCCおよびVCC - 3.5 V.間でと0のVのそして3ボルト間のの出力とおよび「高い」定義される。

4. TTL RS-422の出力

トランジスター トランジスター論理（TTL）では、論理的な状態および拡大は両方トランジスター、それ故に名前によって行われる。

TTLの出力は10および32 V.間のの固定5ボルトの電圧か可変的な電圧と供給される。これのために低い範囲は≥ 2.4 V.と≤ 0.4 Vおよび高い範囲と定義される。
